产品简介:

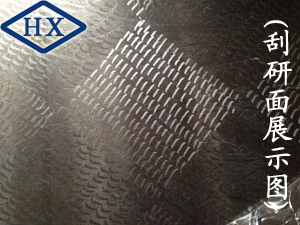

铸铁平板(铸铁平台)按GB/4986-85标准制造,产品制成筋板式和箱体式,工作面有长方形,材料HT200,工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平板(铸铁平台)是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上,环境温度使用时应避免振动。 产品用途:
铸铁平板适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是最不可缺少的平面基准量具。
产品规格:
100mm*100mm-3000mm*8000mm(详情请查看网页下方参数表)
(特殊规格根据需方图纸制作)。
产品材质:铸铁平板采用HT200-300铸造,材质配料时原料含量加配料按如下标准(%):含碳量:3.1-3.4、锰:0.6-0.9、硅:1.5-2.0、硫〈0.12、磷〈0.3。
工作面硬度:
铸铁平板硬度为:HB170-220,符合国家标准要求。经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
产品精度:
铸铁平板按国家标准计量检定规程执行,分别为00、0、1、2、3五个等级。
详细参数表: 规格 | 精度等级 | 规格 | 精度等级 |
0级 | 1级 | 2级 | 3级 | 精刨 | 0级 | 1级 | 2级 | 3级 | 精刨 |
100×100 | 4 | 8 | 26 |
|
| 2500×2500 |
|
| 72 | 180 | 270 |
200×100 | 5 | 10 | 20 |
|
| 3000×1000 |
|
|
| 168 | 248 |
200×200 | 5 | 10 | 20 |
|
| 3000×1500 |
|
|
| 174 | 154 |
300×200 | 6 | 12 | 24 |
|
| 3000×2000 |
|
|
| 184 | 275 |
300×300 | 6 | 12 | 24 |
|
| 3000×2500 |
|
|
| 186 | 276 |
400×300 | 6 | 12 | 24 |
|
| 3000×3000 |
|
|
| 210 | 300 |
400×400 | 6 | 12 | 24 |
|
| 4000×1000 |
|
|
| 210 | 300 |
500×300 | 6 | 12 | 24 |
|
| 4000×1500 |
|
|
| 210 | 300 |
500×500 | 7 | 14 | 28 |
|
| 4000×2000 |
|
|
| 219 | 310 |
600×400 | 7 | 14 | 28 |
|
| 4000×2500 |
|
|
| 228 | 340 |
600×500 | 7 | 14 | 28 |
|
| 4000×3000 |
|
|
| 240 | 360 |
800×500 | 8 | 16 | 32 | 80 |
| 5000×1500 |
|
|
| 249 | 370 |
800×600 | 8 | 16 | 32 | 80 |
| 5000×2000 |
|
|
| 255 | 375 |
900×600 | 8 | 16 | 32 | 80 |
| 5000×2500 |
|
|
| 264 | 390 |
1000×750 | 9 | 18 | 36 | 90 |
| 5000×3000 |
|
|
| 287 | 420 |
1000×1000 | 10 | 20 | 39 | 96 |
| 6000×1500 |
|
|
| 287 | 420 |
1200×1000 |
| 20 | 39 | 96 |
| 6000×2000 |
|
|
| 293 | 430 |
1500×1000 |
| 24 | 48 | 120 |
| 6000×2500 |
|
|
| 300 | 450 |
1500×1500 |
| 25 | 50 | 125 |
| 6000×3000 |
|
|
| 308 | 460 |
2000×1000 |
| 26 | 52 | 129 |
| 8000×1500 |
|
|
| 366 | 500 |
2000×1500 |
|
| 56 | 140 |
| 8000×2000 |
|
|
| 370 | 520 |
2000×2000 |
|
| 60 | 152 | 230 | 8000×2500 |
|
|
| 375 | 530 |
2500×1500 |
|
| 64 | 152 | 230 | 8000×3000 |
|
|
| 382 | 570 |
2500×2000 |
|
| 68 | 168 | 248 |
|
|
|
|
|
|
